商品編號：　DC0199
規　　格：　14米×11.2米
支付方式：　在線支付 | 匯款轉賬
郵　　費：　　　電子文件無需郵費
服務保障：
一口價：￥398.00

請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等，感謝您對本站的關注，祝您網上購物愉快！

購圖前重要說明：
購買“圖紙超市”類目下的圖紙可贈送“贈品圖紙”類目下任意三套圖紙，贈品圖紙單獨出售為50元一套，100元三套，本套圖紙僅提供電子文件一份，可用于施工參考或學習資料，您可以下載后打印出圖，售后服務僅為圖紙答疑，不包任何修改，因為只要其中一張圖紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，并聯系設計客服咨詢設計收費標準。

21211221詳細介紹

圖紙屬性
編號： DC0199	層數：三層	結構形式：框架結構	主體造價： 38-46萬
開間： 14米	進深： 11.2米	占地面積： 156.47平方米	建筑面積： 390.64平方米

圖紙內容
建筑圖：	建筑設計說明、工程做法、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗表
結構圖：	結構設計總說明、基礎平面布置圖、基礎大樣圖、一層柱平面布置圖、二層柱平面布置圖、三層柱平面布置圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、四層梁結構平面圖、二層板結構平面圖、三層板結構平面圖、四層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖
給排水圖：	給排水設計說明及圖例、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間給排水詳圖、給排水系統圖
電氣圖：	電氣設計說明、電氣設備材料表、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、配電系統圖、弱電系統圖、配電干線系統圖、屋頂防雷平面圖、接地平面圖、等電位聯結做法
設計功能
一層：	客廳、臥室（附衣帽間）、廚房、餐廳、儲藏室、衛生間、車庫
二層：	主臥（附衛生間，陽臺）、臥室（附衣帽間）、臥室、衛生間、露臺
三層：	起居室（附書房，衛生間，陽臺）、臥室（附陽臺）、臥室（附衣帽間）、臥室、露臺

本套圖紙有施工圖58張，效果圖2張，包打印（效果圖為彩圖，施工圖為A3大圖），快遞包郵，無電子版

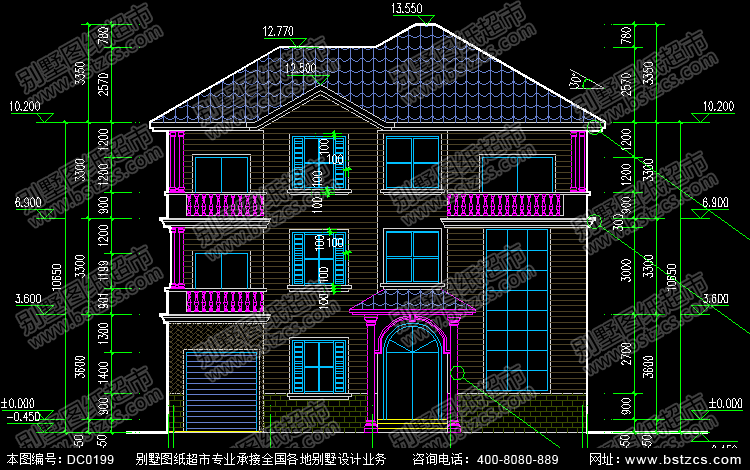

效果圖：
